什么是棒磨机？结构、研磨特性及典型应用概述

棒磨机是一种以钢棒作为研磨介质的旋转筒式粉磨设备，主要用于物料的粗磨或中等粒度粉磨。其特点是研磨过程以线接触为主，细粉生成量较少，能够在降低过粉碎的同时获得较为均匀的产品粒度，适用于对粒度控制要求较高的工况。

本文将围绕棒磨机的结构、工作原理和主要类型，结合实际工业应用，分析其优势与局限性，以帮助读者全面理解棒磨机在现代粉磨系统中的定位与适用场景。

棒磨机的主要组成部分

棒磨机在结构上与球磨机相似，但其核心部件和细节设计是为了适应磨棒作为研磨介质的特殊要求。其主要结构组成包括以下几个部分：

1. 筒体

棒磨机的主体，是一个内部中空的水平圆筒。它用于容纳研磨介质（磨棒）和物料，并依靠自身的旋转带动内部介质运动。为了保证钢棒的平行度和高效研磨，棒磨机筒体的长径比（L/D）通常严格控制在1.5-2.0之间。

2. 衬板

安装在筒体内壁起到保护的作用。棒磨机通常采用平滑的衬板或轻微波纹的衬板，以确保钢棒在筒体旋转时能被平稳地提升，并保持相对平行的排列，这对于防止钢棒相互缠绕和提高磨矿效率至关重要。

3. 研磨介质（磨棒）

磨棒沿筒体轴向排列，是棒磨机区别于球磨机的核心部件，通常由高碳钢或高锰钢制成。磨棒的长度一般接近或略小于筒体的有效长度，且直径较大。它们占筒体有效容积的35%-45%左右，在运动过程中对物料施加线接触研磨和剥离作用。

4. 给料与排矿装置

给料装置负责将物料稳定送入磨机内部，排矿装置则根据结构形式实现物料的连续排出，是保证磨机稳定运行的重要组成部分。

5. 传动装置

提供筒体旋转所需的动力。它通常由电动机、减速器、齿轮等组成，确保筒体能够以设定的转速平稳运行，以实现最佳的研磨效果。

棒磨机的工作原理

棒磨机以钢棒作为研磨介质运行。当筒体以临界转速的60%-70%绕水平轴线旋转时，钢棒在衬板作用下被提升并发生泻落与滚动运动。物料主要分布于平行排列的钢棒之间，在持续的挤压与摩擦作用下逐步破碎。与球磨机以冲击为主的点接触磨矿不同，棒磨机以线接触研磨为主要特征，细颗粒不易被反复作用，从而有效减少过粉碎现象，使产品粒度分布更加集中且稳定。

棒磨机的类型

1. 按排矿方式分类

• 周边排矿式

物料通过筒体周边或端部设置的排矿孔排出，排料速度快，适合处理量较大的粗磨工况。产品粒度相对较粗，通常为2-5mm，常用于开路磨矿系统。

• 溢流排矿式

物料随浆体从排矿端轴颈自然溢出，结构简单、运行稳定。排矿速度相对较慢，物料在磨内停留时间较长。多用于湿法作业，可获得较细的产品粒度，常见范围为0.5-2mm。

• 中心排矿式

物料由两端喂入，通过筒体中心周边的排料口排出，结构形式较为灵活。该类型多用于制备较粗粒度产品，适用于干法或湿法运行，在砂石骨料生产中较为常见。

2. 按研磨方式分类

• 湿法棒磨机

湿法棒磨机在粉磨过程中加入水或其他液体介质，使物料以浆体形式在筒内流动。这种方式有利于抑制粉尘、带走磨内热量，并保持较为稳定的研磨状态，因此在矿山选矿、建材生产及部分化工工艺中应用较广。同时，湿法磨矿有助于后续分级、浮选等作业顺利进行，是工业棒磨机应用中更常见的形式。

• 干法棒磨机

干法棒磨机在无水条件下运行，适用于水资源有限或工艺要求不允许引入水分的场合，例如部分化工原料加工及人工制砂等。相比湿法磨矿，干法棒磨机对密封和除尘系统要求更高，但在粒型控制和成品砂级配方面仍具有一定优势。

棒磨机的研磨特性与优势

基于其选择性破碎特性，棒磨机在特定工况下表现出以下优势：

• 成品粒度分布相对集中，有利于控制产品规格
• 细粉生成量较少，可有效降低过粉碎现象
• 成品粒形较好，针片状颗粒相对较少
• 适合粗磨和预磨工段，常作为后续细磨设备的前级配置

因此，在需要对粒度进行严格控制的工况中，棒磨机仍具有一定应用价值。

棒磨机的局限性与不足

随着粉磨设备向大型化和节能化的方向发展，棒磨机的局限性逐渐显现：

• 受研磨机制限制，不适合细磨和超细磨作业
• 钢棒作为研磨介质，磨损较快，补充和维护成本相对较高
• 钢棒装载和排列方式对磨机直径和转速形成一定限制，导致其单位处理能力受限

因此，在现代大规模生产线中，棒磨机多被作为补充性或专用设备使用。

棒磨机的应用领域

棒磨机主要应用于对产品粒度均匀性要求较高、且以粗磨或预磨为主的工业场景中。根据不同行业特点，其应用形式和工艺配置也存在一定差异。

1. 矿山工业

在矿山选矿领域，棒磨机常用于钨矿、锡矿等稀有金属矿石的破碎后预磨作业。此类矿石往往对粒度分布较为敏感，过多细粉会影响后续分级和选别效果。

在典型选矿流程中，棒磨机通常布置在破碎设备之后，作为一级磨矿设备使用，主要承担粗磨任务。经棒磨机处理后的物料再进入球磨机、分级设备或后续选矿系统，有助于稳定入选粒度分布，从而提高后续选矿指标的稳定性。

2. 砂石行业

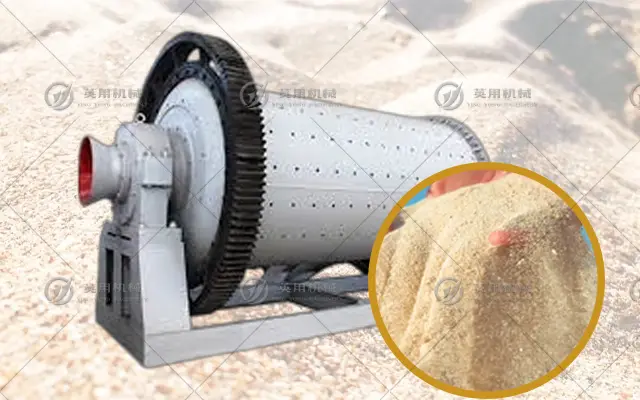

在人工制砂和石料整形领域，棒磨机因其对粒型控制较好、成品粒度均匀的特点而被采用。相比传统破碎设备，棒磨机在一定程度上可以减少针片状颗粒，提高成品砂的级配质量。

在人工制砂生产线上，原料经初级破碎后进入棒磨机进行研磨，可根据工艺条件和水资源状况选择干法、湿法或半干法运行方式。成品砂可直接进行筛分，或进入分级环节进一步调整粒度分布，适用于对成品砂粒型和粒度均匀性要求较高的生产线。

3. 化工和建材行业

在部分化工和建材生产过程中，原料对粒度均匀性要求较高，但不追求超细粉磨。棒磨机可作为原料制备设备，保证粒度稳定，为后续反应或成型工序提供条件。

在此类应用场景下，棒磨机多作为独立的开路粉磨设备使用，可根据具体工艺要求选择干法或湿法运行方式。在部分应用中，棒磨机也会与筛分或分级设备配合使用，其工艺配置更侧重运行稳定性，而非追求极限处理能力。

结语

随着大型化和高效粉磨设备的发展，棒磨机在大规模生产中应用有限。但在矿山选矿、砂石加工及化工建材的小型或专用生产线，合理配置棒磨机仍可优化粉磨效果。如需了解更多技术信息，欢迎随时咨询我们的团队，获取针对您生产线的专业配置方案。
