粉煤灰球磨机

产品详情

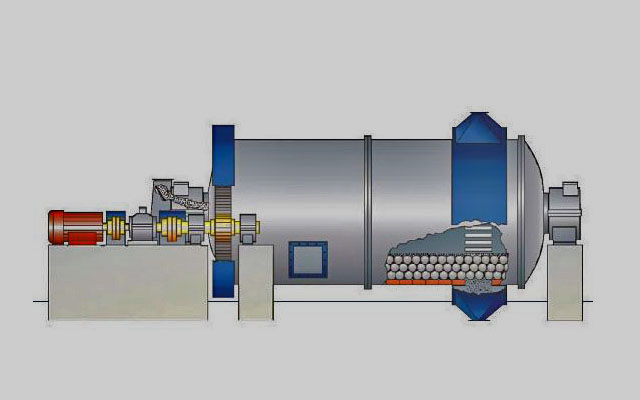

粉煤灰球磨机主要由给料部、出料部、回转部和传动部（包括减速机、小传动齿轮、电机、电控等）组成。其中，空心轴采用铸钢制造，衬里可更换。回转齿轮经过铸造和滚齿加工。筒体内衬有耐磨衬板，具有出色的耐磨性能。该机运行平稳，工作可靠。主机部分包括镶有耐磨材料衬里的筒体、承载筒体并使其旋转的轴承，以及电机、传动齿轮、皮带轮、V-腰带等驱动部件。

工作原理

根据被磨物料的粒度选择，物料通过进料端进入球磨机的筒体中。当球磨机的筒体开始旋转时，研磨体会贴附在筒体附近的衬板上。由于惯性、离心力和摩擦力的作用，随着筒体的旋转，研磨体达到一定高度时，研磨介质会被抛下击碎筒体中的物料。

优势



产量稳定和质量可靠

粉煤灰球磨机设有宽大的排矿口，以加快排出物料的速度，并减少粉煤灰的过度粉碎，从而实现更均匀的粒度分布。



结构紧凑，运转性能高

采用中心单传动的传动方式，使其结构更加紧凑，研磨效率更高，运转性能也更加可靠。



有效降低能耗

沟槽式环形设计衬板，有效增加了球体和灰粉接触的表面积，增强了粉煤灰的研磨效果，同时降低了球磨机的能耗。



降低噪音，齿轮寿命长

粉煤灰球磨机采用大模数合金铸钢的斜齿轮设计，有效降低了设备的运转噪音，并延长了齿轮的使用寿命。



自动化控制

粉煤灰球磨机采用了PLC自动化集中控制，操作和维修更加简单和方便。



摩擦小，能耗低

粉煤灰球磨机采用新型的润滑结构，相对于传统的球磨机，耗油量仅为一般球磨机的75%，有效减少了设备运行中产生的摩擦。

技术参数

规格/m	转速(r/min)	易磨(t/h )	难磨(t/h )	硏磨体装载量（t）	主电机KW）	主减速机	重量( t )
Φ1.83x7.0	23.8	12-13	5-6	22	245	ZD60	43.5
Φ1.83x8.0	23.8	15-16	7-8	26	280	ZD60	46
Φ1.83x9.5	24.1	16-17	11-12	31	355	ZD70	56
Φ2.1 x8.5	23.9	18-19	14-15	36	475	ZD70	66
Φ2.1 x10	23.9	19-20	15-16	42	475	ZD70	70
Φ2.2x9.0	21.5	19-20	15-16	40	475	ZD70	69
Φ2.2x9.5	21.5	21-22	17-18	41	475	ZD70	74
Φ2.2x11	21.5	23-24	18-19	50	570	ZD80	109
Φ2.2x 13	21.5	25-26	20-21	58	630	ZD80	114
Φ 2.4x12	20.3	29-30	22-23	63	800	MBY630	128
Φ 2.4x12	20.3	29-30	22-23	63	800	MBY710	128
Φ2.4x13	20.3	32-33	25-26	68	800	MBY630	138
Φ2.4x13	20.3	32-33	25-26	68	800	MBY710	138
Φ2.6x13	19.7	37-38	30-31	82	1000	MBY800	158
Φ3.2x 13	17.8	55-60	43-48	128	1600	MBY900	230
