酸化回转窑

工作原理

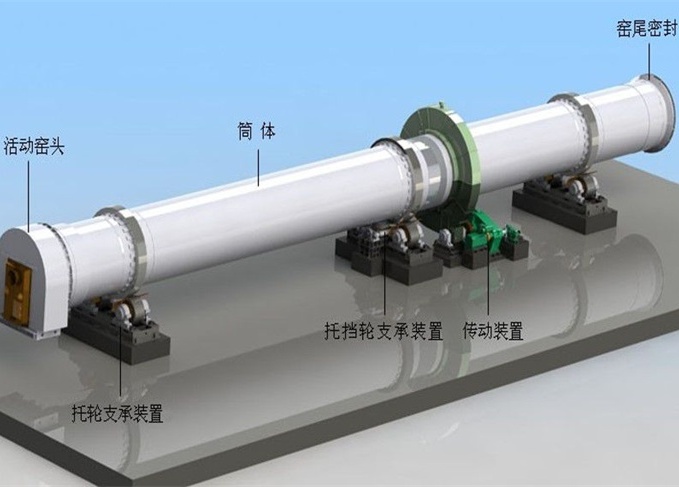

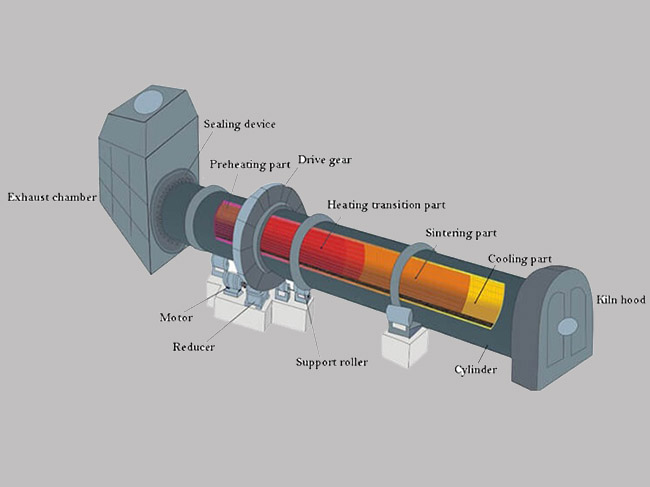

酸化回转窑由筒体、传动装置、托、挡轮支撑装置、窑尾密封、外夹套、燃烧系统、热风管道系统、窑头罩等多个组成部分构成。酸化回转窑通过旋转筒体和加热系统，将物料暴露在高温和氧化环境中，导致化学反应发生。同时，通过控制回转窑的操作参数，如温度、停留时间和气氛等，可以调节酸化反应的速率和程度。经过酸化过程后，物料被排出回转窑，并进行后续处理或利用。为防止冷空气进入和烟气粉尘泄漏，筒体的进料端和出料端设有窑尾和窑头密封装置。夹套内设置了特殊的风道，以提高外加热效率，并实现精确的温度控制。筒体的外壁和内壁配备专用的防粘壁装置，确保物料顺畅流动。

优势



科学设计，设备使用寿命更长

酸化回转窑在筒体设计上充分考虑了筒体挠度支承处的转角，以延长耐火砖和浇注材料的使用寿命。



设备运行稳定

酸化窑采用大直径和小长径比的托轮轴承，提高了设备的可靠性，并采用自动调心轴承。



密封效果好

酸化窑采用新型的开式齿轮罩密封形式，具有良好的密封效果。



隔热层设计，运行更加可靠

通过采用弹簧片叠压式柔性密封和双层弹簧片密封增加隔热层的设计，可以提高碳酸锂酸化窑的可靠性。

技术参数

型号	喂料尺寸(t/h)	转速(rpm)	支持数量	减速机型号	电机型号	功率(kW)
φ0.8×10m	0.2～0.5	0.26～2.6	2	BWD4-43	YVFE3-132S-4	5.5
φ1.5×15m	3～4	0.26～2.6	2	ZSY315-71	YVFE3-180L-4	22
φ2.5×25m	6～8	0.26～2.6	2	ZSY400-40	YVFE3-315S-6	75
φ2.5×25m	6～8	0.26～2.6	2	ZSY160-25	YE3-132M-4	7.5
φ2.6×25m	6～8	0.26～2.6	2	ZSY400-40	YVFE3-315S-6	75
φ2.6×25m	6～8	0.26～2.6	2	ZSY160-25	YE3-132M-4	7.5
φ2.8×42m	8～10	0.26～2.6	2	ZSY450-40	YVFE3-315L1-6	110
φ2.8×42m	8～10	0.26～2.6	2	ZSY160-25	YE3-160M-4	11
φ3×30m	11～12	0.26～2.6	2	ZSY450-40	YVFE3-315L1-6	110
φ3×30m	11～12	0.26～2.6	2	ZSY160-25	YE3-160M-4	11
φ3.2×40m	14～16	0.26～2.6	2	ZSY450-35.5	YVFE3-315L2-6	132
φ3.2×40m	14～16	0.26～2.6	2	ZSY160-25	YE3-160M-4	11
φ3.5×35m	16～18	0.26～2.6	2	ZSY450-35.5	YVFE3-315L2-6	160
φ3.5×35m	16～18	0.26～2.6	2	ZSY180-25	YE3-180M-4	18.5
φ3.5×38m	16～18	0.26～2.6	2	ZSY450-35.5	YVFE3-315L2-6	160
φ3.5×38m	16～18	0.26～2.6	2	ZSY180-25	YE3-180M-4	18.5
φ3.5×50m	16～18	0.26～2.6	2	ZSY500-35.5	YVFE3-355L1-6	220
φ3.5×50m	16～18	0.26～2.6	2	ZSY180-25	YE3-180M-4	18.5
φ4×50m	18～23	0.26～2.6	2	ZSY560-35.5	YVFE3-3552-6	315
φ4×50m	18～23	0.26～2.6	2	ZSY224-28	YE3-200L-4	30
φ4×60m	18～23	0.26～2.6	2	ZSY560-35.5	YVFE3-3552-6	315
φ4×60m	18～23	0.26～2.6	2	ZSY224-28	YE3-200L-4	30
φ4.3×58m	23～28	0.26～2.6	2	ZSY630-40	YVFE3-4001-6	400
φ4.3×58m	23～28	0.26～2.6	2	ZSY224-28	YE3-200L-4	30
φ4.5×60m	25～30	0.26～2.6	2	ZSY710-40	YVFE3-4002-6	450
φ4.5×60m	25～30	0.26～2.6	2	ZSY280-28	YE3-225M-4	45
φ4.6×60m	27～33	0.26～2.6	2	ZSY710-40	YVFE3-4002-6	450
φ4.6×60m	27～33	0.26～2.6	2	ZSY280-28	YE3-225M-4	45
φ5.0×50m	33～35	0.26～2.6	2	ZSY710-40	YVFE3-4002-6	450
φ5.0×50m	33～35	0.26～2.6	2	ZSY280-28	YE3-225M-4	45
φ5.4×56m	40～45	0.26～2.6	2	MH3S230HB40	YVFE3-4501-6	560
φ5.4×56m	40～45	0.26～2.6	2	ZSY280-28	YE3-225M-4
