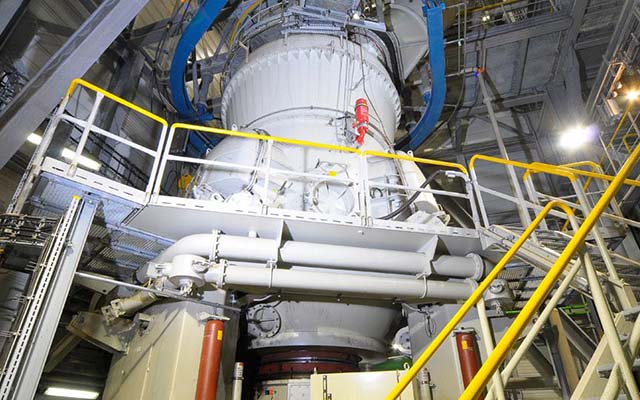

HP碗式磨煤机

HP碗式磨机,也称hp中速磨煤机,旨在解决工业磨机产量低和能耗高的技术难题。该磨机是一种集烘干、粉磨、选粉为一化种磨粉设备,在煤化工、火电、钢铁、非金属矿物粉磨领域得到广泛使用。

    产品详情

    HP碗式磨机,也称hp中速磨煤机,旨在解决工业磨机产量低和能耗高的技术难题。该磨机是在传统的HP立式中速磨煤机基础上进行改进而来的磨煤机。它保留了基本框架和磨辊加载方式,同时改善了磨辊结构和动态分离器的设计。通过大幅度减少煤粉的循环倍率,提高了磨机的出力,并减少了系统通风阻力。

    组成部分

    HP高效立式磨煤机主要由落煤管、煤粉出口闸板阀、动态分离器装置、弹簧加载装置、高效磨辊装置、磨碗装置、石子煤收集装置、传动装置、基座及壳体等。动态分离器是一种高效、节能的选粉装置,磨辊装置是用来对物料进行碾压粉碎的部件,磨碗装置固定在减速机的输出轴上,是磨辊碾压物料的区域,弹簧加载装置是为磨辊提供碾压力的部件,向磨辊提供足够的压力以粉碎物料。

    工作原理

    电动机通过减速机带动磨盘转动,使物料从进料口落在磨盘中央,同时热风从进风口进入磨内。物料在离心力的作用下,向磨盘边缘被风环高速气流带起。大颗粒直接落到磨盘上重新粉磨,气流中的物料进过上部分离器时,在旋转转子的作用下,粗粉从锥斗落到磨盘重新粉磨,合格细粉随气流一起出磨,通过收尘装置收集,即为产品。含有水分的物料在与热气体接触的过程中被烘干,通过调节热风温度,能满足不同湿度物料要求,达到所有的要求的产品水分。通过调整分离器,可达到不同产品所需的粗细度。

    优势

    占地面积小,投资费用低
    HP碗式磨煤机系统结构简单,布局紧凑。相比球磨系统,占地面积仅约为其50%。此外,该系统还可以进行露天布置,从而显著降低投资成本。
    运行成本低
    HP碗式磨煤机集破碎、干燥、粉磨和分级输送为一体。采用磨辊在磨盘上直接碾压磨碎物料,能耗低,和球磨系统相比节约能耗30%~40%。
    磨损少,使用寿命长
    由于工作中磨辊并不与磨盘直接接触,且磨辊与衬板采用优质材料制作,因此使用寿命长,磨损少。
    适用性强,磨粉效率高
    通过弹簧或液压增压的方式可以增大碾磨力,从而可以增大产量,提高磨粉效率;同时还设有限位器装置,只是对物料进行碾磨,防止磨辊磨环意外接触造成设备的振动甚至磨损。
    烘干能力强
    HP碗式磨煤机具有强大的烘干能力。入料水份最高可达15%,这使得可以省去一个独立的烘干机,从而实现节能效果。通过调节热风温度,可以满足不同湿度物料的处理要求。
    选粉精度高
    根据成品不同的粒度要求,选粉机分别采用了笼式选粉机(高效动静态选粉机)和锥形转子选粉机(高效动态选粉机)两种。

    技术参数

    型号磨盘直径(mm)磨辊直径(mm)入磨粒度(mm)产能(t/h)风量(t/h)磨碗转速(r/min)功率(Kw)重量(T)
    HP68319001100≤3831.736.145.2225~26075
    HP70319001100≤3834.739.545.2225~26075
    HP72319001100≤3837.842.745.2225~26075
    HP74319001100≤3841.146.545.2225~26075
    HP76321001200≤3844.652.441.3260~30090
    HP78321001200≤3848.254.441.3260~30090
    HP80321001200≤3852.459.341.3260~30090
    HP82322001300≤3856.065.338.4345~400115
    HP84322001300≤3859.96838.4345~400115
    HP86322001300≤3863.572.138.4345~400115
    HP88324001400≤3867.376.735400~450135
    HP90324001400≤3871.38335400~450135
    HP92324001400≤3875.185.535400~450135
    HP94324001400≤3879.189.835400~450135
    HP96326001500≤3882.694.733450~520140
    HP98326001500≤3886.29833450~520140
    HP100326001500≤3889.8102.133450~520140
    HP102328001600≤3895.8108.930520~700160
    HP104328001600≤38101.8115.730520~700160
    HP106328001600≤38110.7125.930520~700160
    HP110328001600≤38119.7136.130520~700160
