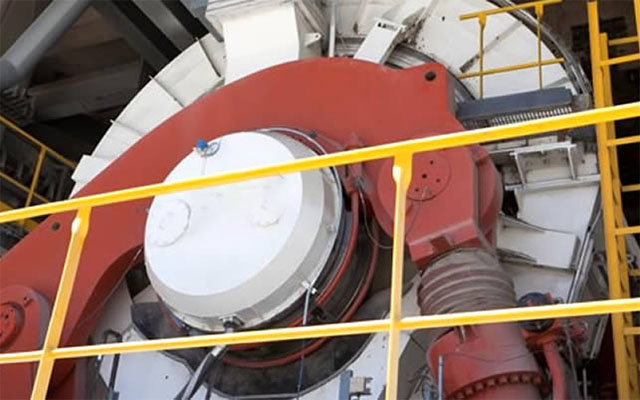

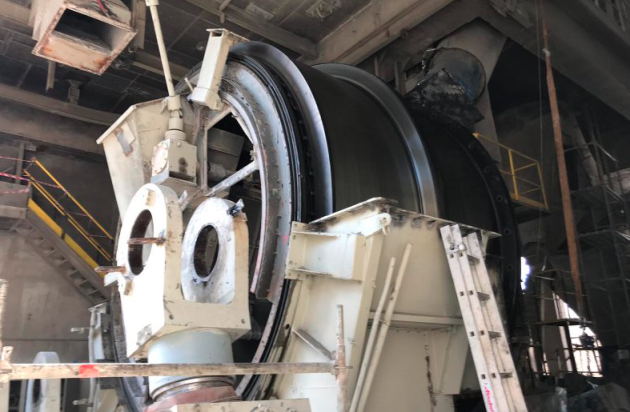

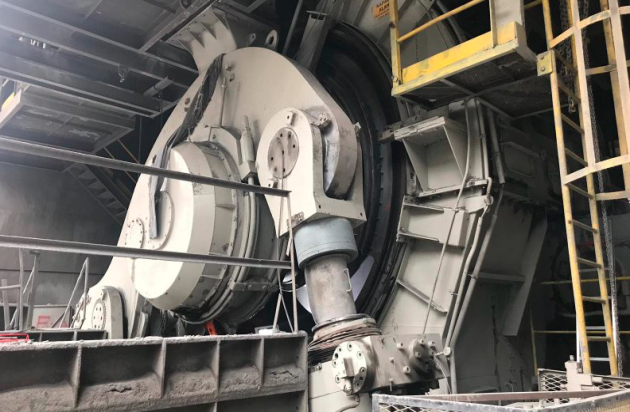

筒辊磨

筒辊磨也叫做卧辊磨,是一种挤压粉磨设备。兼具球磨机和辊压机的优点。它利用适度的挤压力和中等的辊面线速度,实现物料在设备内多次挤压粉磨,避免了立磨和辊压机存在的工艺问题。卧辊磨适用于粉磨水泥熟料、矿渣、粉煤灰等物料,可用作预粉磨设备和终粉磨设备。

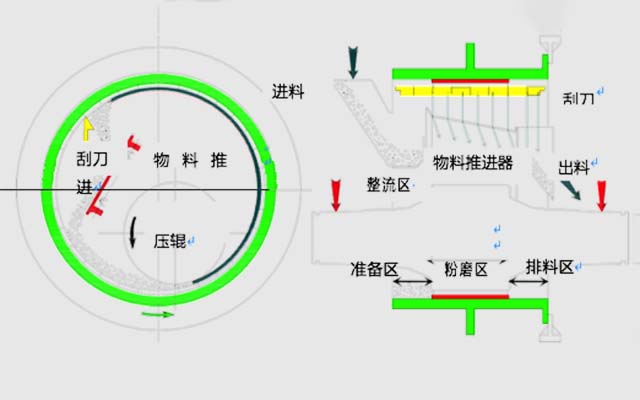

    工作原理

    卧式辊磨机由传动装置、机座、油膜轴承、回转筒体、施压装置、物料行进控制与推进装置以及密封壳体等部分组成。回转筒体支撑在动 态液压油膜轴承上,由传动装置驱动回转,施压压辊悬挂在回转筒体内。 回转筒体内设有耐磨衬板,粉磨物料所需要的粉磨压力由液压缸经施压 装置传递给压辊,压辊直接将粉磨压力传递给被粉磨的物料。

    入磨物料在离心力作用下产生了离心作用而压附在粉磨带上,当物料运动至筒体上部时,被安装在磨机内部的刮料装置下,刮下的物料被 抛落在物料推进器上,由物料推进器按照设定好的速度将物料由入口端 按照类似螺旋线轨迹向出口端运动。物料在由入口向出口运动过程中,由于料床的作用,物料被反复进行挤、压、劈、折、碾等粉磨过程并重复进行。在出口侧,螺旋运动的物料被刮料板刮下时,被出料斗接住将物料排出磨机,输送至下道工序此为第三阶段离心化作用。为了达到工艺要求或者设定产量发生变化时,通过调节物料推进器位置,可以调 整磨内物料推进快慢,从而调整磨内物料通过量。

    优势

    产品高质量
    通过调控筒辊磨的内部装置,调整物料在筒体内的辊压次数和压辊压力,以确保产品的细度和成品质量达到令人满意的水平。
    设备运行可靠性高。
    筒辊磨通过一次通过和多次挤压的功能,使物料在磨矿过程中受到更长时间的压力作用。这种设计使得筒辊磨在运行时表现出稳定可靠的特点。与此同时,筒辊磨的故障率非常低,振动较小.
    节能、降耗效果显著
    筒辊磨具有中压、多次挤压、转速高和压力角大等特点,使得它具备高效的粉碎能力,并且能够以更小的功率消耗来完成工作。实际生产证明,与其他设备相比,使用筒辊磨能够显著地节省能源,节电效果可达30%~50%。
    占地面积小,基础投资少
    筒辊磨由于结构紧凑、占地面积比较小。与同等设备相比,可节约大量基础投资。

    技术参数

    型号生产范围 (tph)
    HRMkwOPCBlendedSlagRaw Materials
    20004501220162610144555
    24007002034284016247085
    28001100305042602436110135
    340018005085651004060180220
    3800240070115951405680245300
    40002800751251051556090275340
    420030008514012017570105310380
    440034009516013019580115340420
    4600380010517514522085130380470
    4800420012019516024095140415510
    50004600130215175265105155460570
