回转窑窑尾护板与冷风套更换标准化流程详解

在水泥、冶金等行业，回转窑是生产的“心脏”，其稳定运行至关重要。窑尾部分，作为物料和高温气流的交汇处，长期承受热应力、磨损和腐蚀的严峻考验。为了保证设备的稳定性与生产效率，定期更换窑尾护板与冷风套显得尤为重要。本文将介绍一个标准化的更换流程，供现场施工与维护人员参考。

更换作业核心步骤

本次更换作业是一个精密的过程，环环相扣，需要严格按照图纸和规范执行。

第一步：前期准备 (Preparation)

冷风套（可根据需要制作成半圆或 1/4 圆）；
石棉绳（用于密封和隔热）；
连接板、螺栓及防护罩；
切割及焊接工具。

第二步：窑体切割与处理 (Shell Cutting)

切割筒体，根据现场安装位置切割原有筒体，A的保持边缘平整

第三步：定位与焊接 (Positioning & Welding)

在筒体上打孔，按照图纸的标识打孔，图纸上πD/72，其中π=3.1415，D标识筒体的内径或外径，取决于转孔的方向，如果在外壁打，就按外壁的D，内壁打就按内壁的D，孔在筒体上的分度是均分的。将连接板依据图纸位置焊接在筒体上。

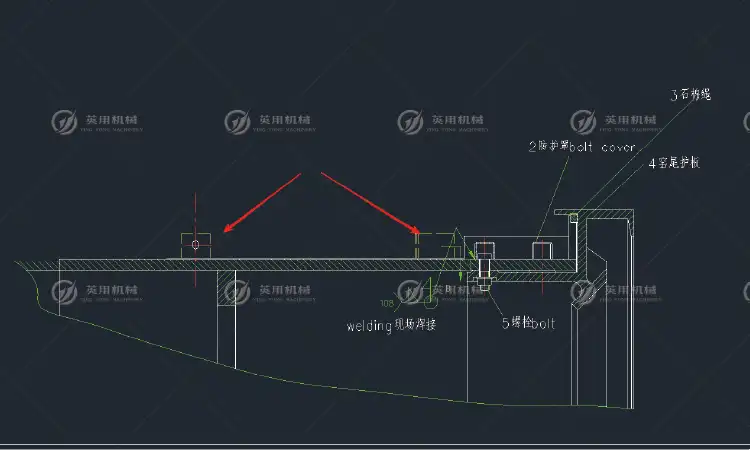

第四步：安装窑尾护板 (Installing Kiln End Plate)

安装窑尾护板，螺栓用防护罩现场焊接，防护罩可以是圆管制作的罩子，主要是防止螺栓掉出，（只需安装一块窑口护板对应3个孔位即可）

第五步：安装冷风套支架 (Installing Air Cooling Seal Bracket)

将连接板依据图纸位置焊接在筒体上。

第六步：最终组装与密封 (Final Assembly & Sealing)

安装石棉绳，然后安装冷风套（筋板摆放位置图（筋板和冷风套是一体的，此处只是展示安装的位置）

安装总图

安全与质量核心要点

1. 精准测绘：所有“依据图纸”和“现场情况”的前提，都依赖于初始阶段的精准测量和放样。失之毫厘，谬以千里。
2. 焊接质量：所有的焊接作业必须由合格焊工完成，确保焊接强度，避免虚焊、漏焊。
3. 安全防护：防护罩的焊接步骤绝不能省略。它是对设备和对人员安全双重负责的体现。
4. 密封性能：石棉绳的填充必须饱满、均匀，确保冷风套能有效隔绝热风，保护窑尾设备。

回转窑的维护是科学与经验的结合。窑尾护板和冷风套的更换，看似是局部工作，实则影响着整个窑系统的运行效率与安全。遵循标准化流程，关注每一个细节，从精准的计算到一道简单的防护焊，都是我们实现“长周期、安全稳定运行”目标的坚实脚印。
